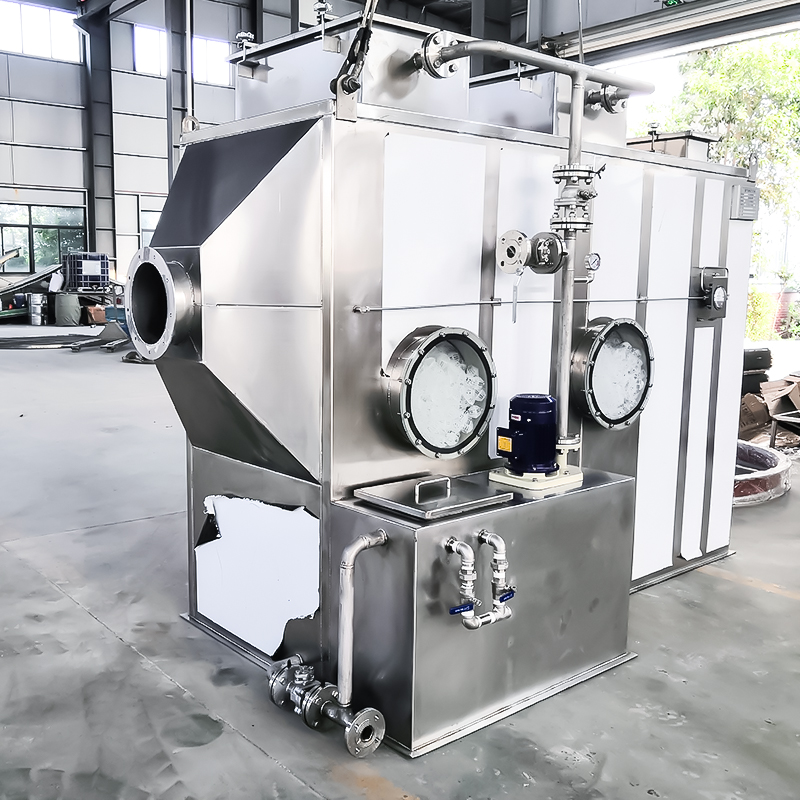

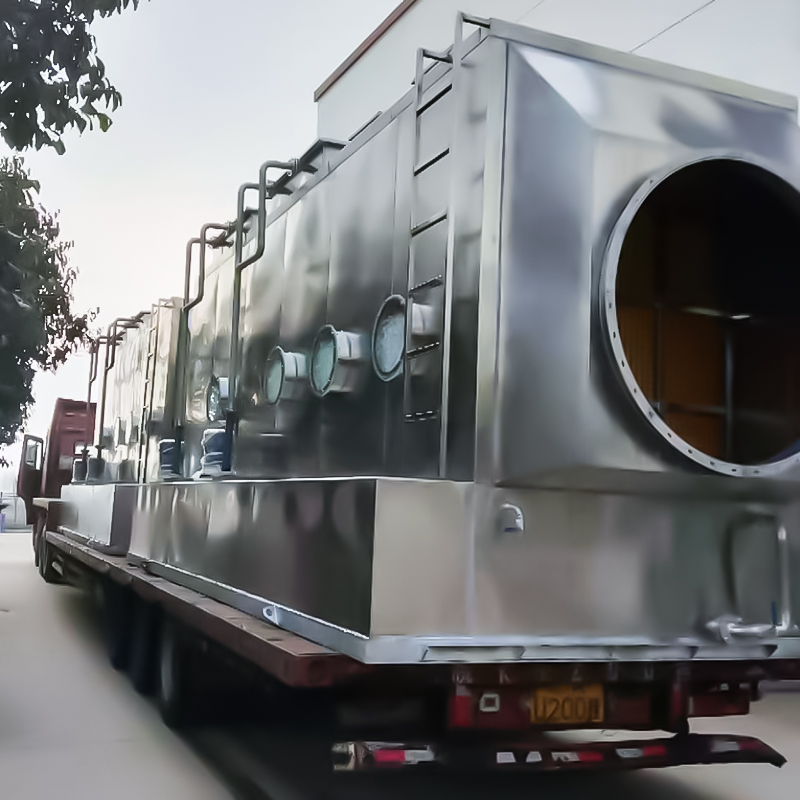

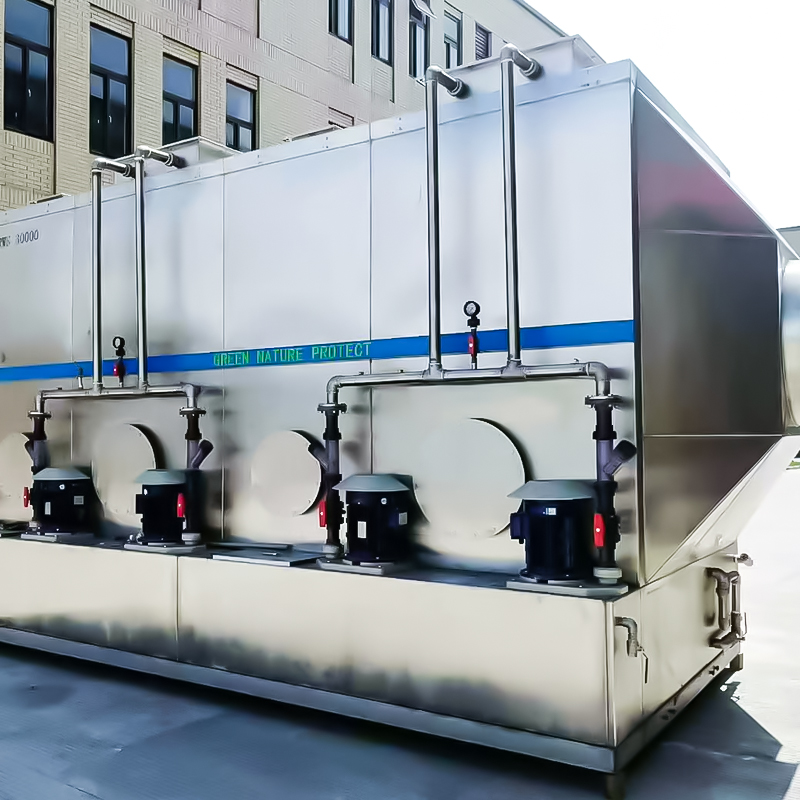

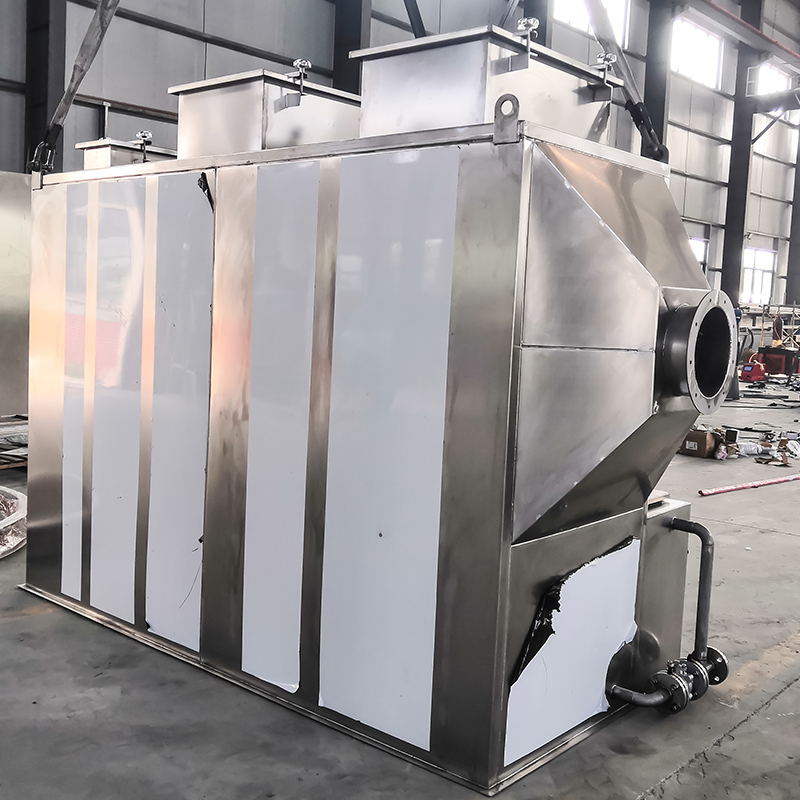

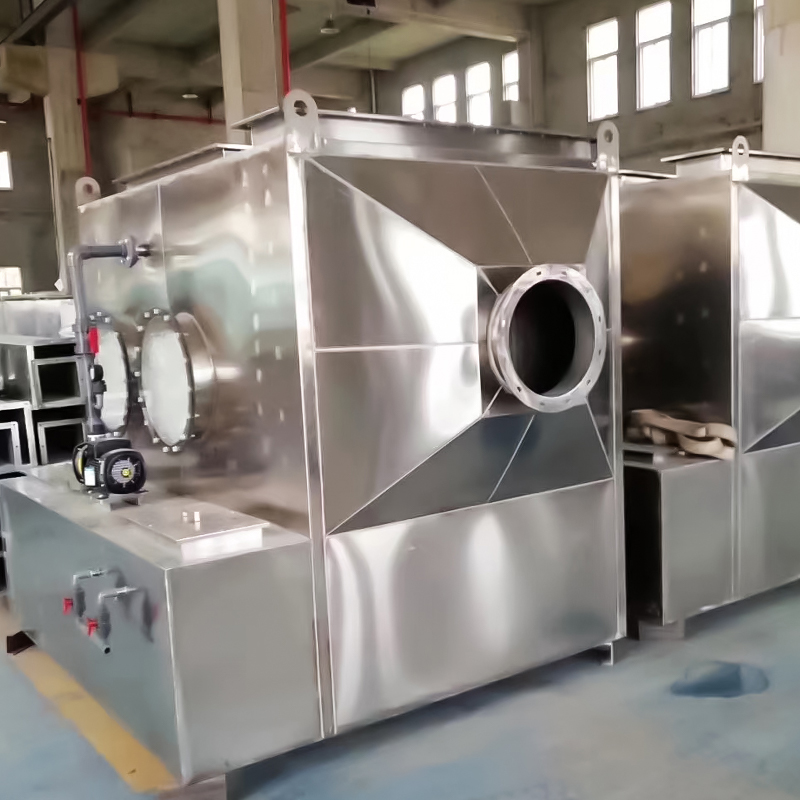

304 rustfritt stål horisontalt scrubbertårn

Ⅰ.. Arbeidsprinsipp for horisontalt spraytårn

Horisontalt spraytårn er et effektivt gassrenseutstyr, hovedsakelig brukt til å behandle forurensninger i industriell avgass, som sur tåke, alkalitåke, organiske gasser og partikler.

1. Gass-væske kryssstrømskontakt
- Avgassintroduksjon: Eksosgassen føres inn i den horisontale tårnkroppen gjennom viftesystemet, vanligvis inn fra den ene siden eller midten av tårnkroppen.
- Luftstrømretning: Eksosgassen strømmer horisontalt i tårnkroppen, vinkelrett på bevegelsesretningen til sprøytevæsken, og danner en tverrstrømskontakt.
- Reduser motstand: Denne horisontale luftstrømdesignen reduserer effektivt systemets strømningsmotstand og reduserer viftens energiforbruk.

2. Sprøyting og absorpsjon
- Sprinklersystem: En høytrykksdyse er satt opp i tårnet for å forstøve og sprøyte den absorberte væsken (vann eller kjemisk reagens) for å danne fine dråper.
- Funksjon av fylllaget: Avgassen passerer gjennom fylllaget (som kulering og lassi-ring), og kommer i full kontakt med væskefilmen på fylloverflaten, noe som øker gass-væske-kontaktområdet.
- Fysisk og kjemisk absorpsjon: Forurensninger absorberes eller omdannes til ufarlige stoffer gjennom fysisk adsorpsjon eller kjemiske reaksjoner (som syre-basenøytralisering).

3. Defog og utslipp
- Avduggingsanordning: Den rensede gassen passerer gjennom avdugingslaget (syklonplate eller lascill-ringfyller) for å fjerne de medførte væskedråpene og forhindre sekundær forurensning.
- Rent utslipp: Den behandlede gassen slippes ut fra den andre siden av tårnet for å oppfylle miljøvernstandarder.

4. Sløyfe og prosessering
- Væskesirkulasjon: Sprayvæsken samles opp fra bunnen av tårnet og gjenbrukes etter å ha blitt satt under trykk av den sirkulerende vannpumpen for å redusere driftskostnadene.
- Behandling av avfallsvæske: Bytt eller behandle avfallsvæske regelmessig for å unngå forurensningsanrikning og påvirke renseeffektiviteten.

II. Horisontalt spraytårn strukturell designanalyse

Horisontale spraytårn har en kompakt design, noe som gjør dem egnet for industrielle bruksområder med begrenset plass.

1. Tårnstruktur
- Form og materiale: Horisontal sylindrisk eller firkantet struktur, laget av korrosjonsbestandige materialer (som PP, FRP og 304/316 rustfritt stål).
Modulær design: Segmenterte flensforbindelser letter transport og installasjon, tilpasset varierende luftstrømhastigheter.

2. Spraysystem
- Dysearrangement: Horisontalt, flerlags arrangement sikrer jevn væskedekning og forbedrer gass-væskekontakteffektiviteten.
- Sprayvæskevalg: Vann eller kjemiske reagenser, som syre- eller alkaliløsninger, velges basert på eksosgasssammensetningen for å forbedre absorpsjonen.

3. Pakkelag
- Pakketype: Høyeffektiv pakning, som Pall-ringer og Raschig-ringer, gir et stort overflateareal og lav motstand.
Lagdelt design: Flere lag med pakking optimaliserer gass-væskefordeling og forhindrer tilstopping og kanalisering.

4. Avfuktingslag
- Demister Type: Syklonplater eller Raschig-ringer fjerner effektivt medførte væskedråper fra gassen.
- Anti-dråpe-entrainment: Sikrer at eksosgassen er dråpefri for å forhindre korrosjon eller forurensning av nedstrømsutstyr.

5. Sirkulasjonssystem
- Sirkulerende vanntank: Plassert i bunnen av tårnet, samler den opp sprøytevæsken og er utstyrt med nivåkontroll og pH-overvåking.
- Sirkulasjonsvannpumpe: Laget av korrosjonsbestandige materialer (som plast eller rustfritt stål) for å sikre langsiktig stabil drift.

6. Hjelpestrukturer

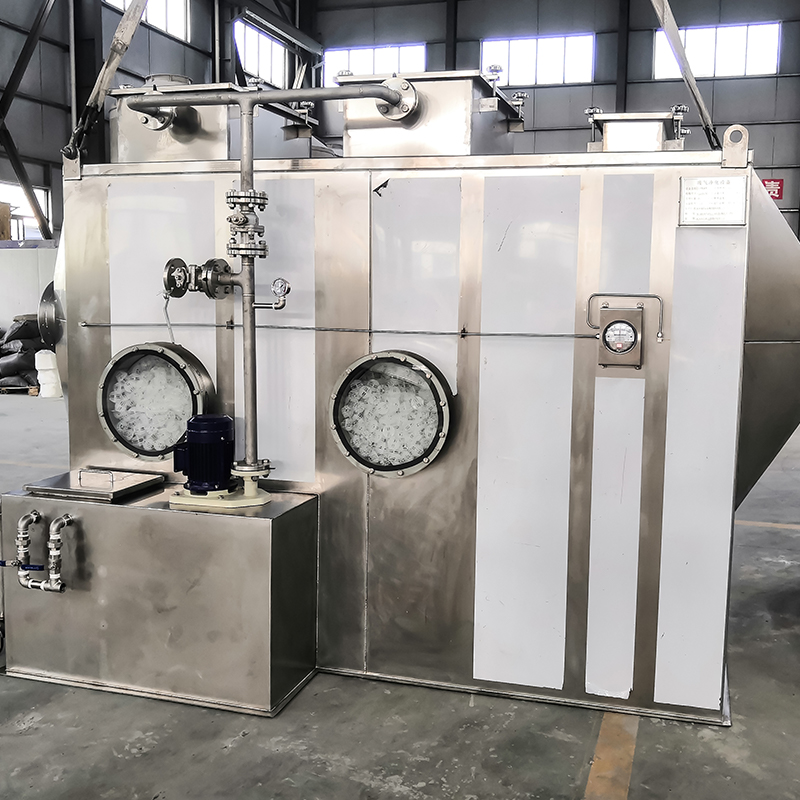

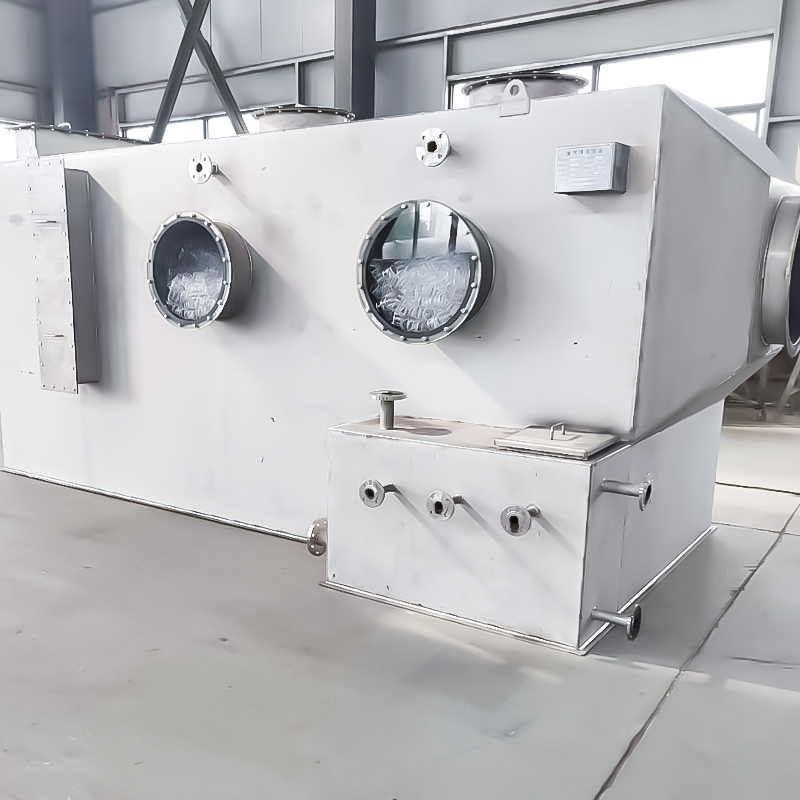

- Inspeksjonsporter og observasjonsvinduer: Gjennomsiktige inspeksjonsvinduer og inspeksjonsporter er gitt for enkelt vedlikehold og inspeksjon.
- Støtte og inventar: Stabile støtter og inventar sikrer stabil drift av utstyret.

III. Fordeler med horisontalt spraytårn

• Effektiv rensing: Renseeffektiviteten når mer enn 90%, egnet for en rekke forurensninger.
  - Plassbesparende: Horisontal design, senket høyde, egnet for innendørs installasjon.
  - Lave driftskostnader: Resirkuler sprayvæske for å redusere vannforbruk og forbruk av kjemiske reagenser.
  - Korrosjonsbestandighet: Bruk korrosjonsbestandige materialer for å tilpasse seg sure og alkaliske miljøer og ha lang levetid.
  - Praktisk vedlikehold: enkel struktur, praktisk vedlikehold og reduserte vedlikeholdskostnader.

IV. Designnøkkelpunkter
- Avfallsgassparameteranalyse: Bestem tårndimensjoner og pakningstype basert på avgasssammensetning, konsentrasjon, temperatur og strømningshastighet.
Gass-væskeforholdskontroll: Utform rasjonelt sprøytevæskestrømningshastigheten for å sikre tilstrekkelig kontakt og absorpsjon.
- Materialvalg: Velg passende tårnmaterialer basert på deres korrosive egenskaper, som PP og rustfritt stål.
- Sikkerhetstiltak: Installer eksplosjonssikre enheter og gassovervåking for å sikre sikker drift.

Basert på analysen ovenfor har horisontale sprøytetårn, med sin høye effektivitet, kompakthet og korrosjonsbestandighet, blitt essensielt utstyr for industriell avgassbehandling. De er allment anvendelige under ulike driftsforhold og hjelper bedrifter med å oppnå miljøstandarder.
