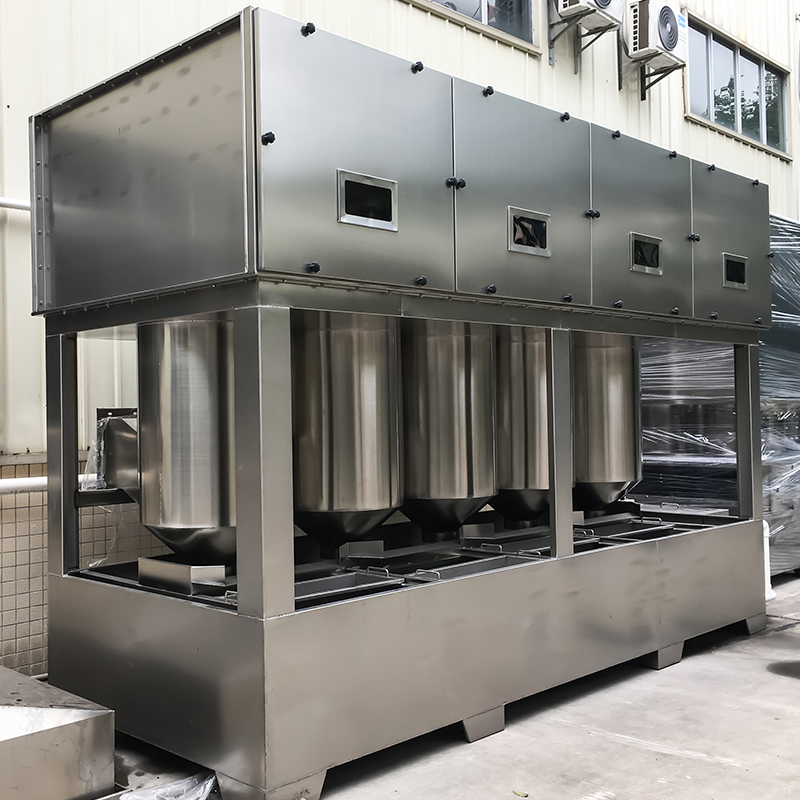

Hybrid syklon spraytårn

Hybrid Cyclone Tower (også kjent som et "Cyclone Hybrid Spray Tower" eller "Hybrid Cyclone Tower")

Dette er en våtrenseenhet som integrerer høyhastighets syklonisk sentrifugalseparasjon med flerlags sprayabsorpsjon i et enkelt tårn. Den kobler sammen fem mekanismer: treghet, sentrifugering, kollisjon, emulgering og absorpsjon, og fullfører hele prosessen med "avdugging og dehydrering av partikler som fanger opp gassformige forurensende stoffer" i samme enhet.

I. Arbeidsprinsipp (firetrinns integrasjon)

1. Syklonisk medriving

Støv- eller forurensningsbelastet avgass, under undertrykket fra viften, kommer tangentielt inn i "syklongeneratoren" (ledeskovlene syklon) i bunnen av tårnet. Luftstrømmen akselereres øyeblikkelig til 15-25 m/s, noe som skaper et svært virvlende strømningsfelt.

2. Gass-væske-emulgering

En sirkulerende vannpumpe i bunnen av tårnet leverer absorpsjonsvæsken (vann, alkaliløsning eller oksidasjonsmiddel) til spiraldysen på toppen av tårnet, hvor den sprayes i motstrømsretning. Under påvirkning av den høyhastighets syklonstrømmen skjæres væskedråpene og forstøves til mikronstore dråper, som deretter blandes grundig med den virvlende luftstrømmen for å danne et "gass-væske-emulsjonssystem". • Partikler: Sentrifugalkraft kaster dem mot tårnveggen, hvor de kolliderer med væskefilmen og føres nedover.
• Gassformige forurensninger (HCl, NH₃, BTEX, etc.): Løs opp, nøytraliser eller oksider i emulgeringssonen.

3 Sentrifugalseparasjon
Det emulgerte systemet går inn i den "konvergerende-divergerende" sentrifugesylinderen, hvor strømningsradiusen gradvis avtar og sentrifugalkraften øker eksponentielt. Dråper og støvpartikler med høy tetthet kastes mot veggene og strømmer nedover langs veggene inn i sumpen. Den rensede tørre gassen konvergerer mot sentralaksen og stiger.

4 Pakking Finvask Avduging
Den stigende luftstrømmen passerer deretter gjennom ett eller to lag med pakning (Pall-ringer eller hule kuler) og en sekundær spray for ytterligere å fjerne gjenværende forurensninger. En korrugert plate eller nettingavfukter på toppen fanger opp medførte dråper, og den rene gassen slippes til slutt ut av viften for å oppfylle standardene.
Hele prosessen involverer en væskesyklus med lukket sløyfe, og sediment fjernes regelmessig med en skrape eller slamfjerningsanordning.

II. Strukturelle egenskaper
• Integrert design: Virvelseksjonen sprøyteseksjon fyllseksjon avdugingsseksjon, integrert fire funksjoner, opptar mindre enn 60 % av fotavtrykket til et konvensjonelt sprøytetårn med samme luftvolum.
• Ikke-tilstoppende dyse: Bruker en spiraldyse med stor diameter og en intern filterpatron, noe som gjør den mindre utsatt for tilstopping av malingsrester og fibre.
• Avtakbar virvelmodul: Laget av SUS304/316L eller FRP, den kan fjernes og erstattes helt hvis den er slitt.
• PLS variabel frekvenskontroll: Justerer automatisk viftehastigheten basert på trykkforskjellen, og sparer over 30 % energi.

III. Gjeldende bruksområder for gass/støv
Designhensyn for typiske forurensninger i bransjen
Spraymaling av biler/møbler Malingståke, benzenbaserte VOC, klebrig støv Tårnkropp: SUS304, flokkuleringsmiddel for malingtåke tilsatt sirkulerende vann
Maskinvare Sliping/polering Metallstøv (oljeholdig) Pre-syklon for å fjerne store partikler, tårn utstyrt med skraper
Kjemisk/farmasøytisk HCl, NH₃, HF, diklormetan To-trinns absorpsjon: pre-vann post-alkali/oksiderende løsning
Avfallsforbrennings-/kloakkbehandlingsanlegg Lukt, NH₃, H₂S Tårnkropp: FRP-korrosjonsbeskyttelse, sirkulerende vann tilsatt natriumhypokloritt
Kjel-/ovneksos: røyk, SO₂, NOₓ Avkjøling til <80°C før tårninnslipp

IV. Tekniske ytelsesindikatorer (typiske verdier)
• Luftmengde: 5 000–80 000 m³/t (parallell utvidelse mulig)
• Effektivitet for støvfjerning: ≥99 % (partikler ≥1 μm)
• Effektivitet for fjerning av fukt: ≥95 %
• Trykkfall: 800-1200 Pa
• Driftstemperatur: ≤80°C (FRP); ≤150 °C (SUS316L)

V. Fordeler sammenlignet med konvensjonelle spraytårn
① Sentrifugal forhåndsseparasjon reduserer fyllstoffbelastningen med 70 %, noe som gjør den mindre utsatt for tilstopping.
② Roterende luftstrøm forbedrer masseoverføringen, og øker renseeffektiviteten med over 15 % for utstyr med samme volum.
③ Ingen bevegelige deler, noe som forenkler vedlikeholdet, med årlige vedlikeholdskostnader på mindre enn 2 % av utstyrsinvesteringen.

Hybridsyklontårnet bruker en koblet mekanisme for "høyhastighetssyklon-flertrinnssprøyting" for samtidig å fange opp partikkelmateriale og absorbere gassformige forurensninger selv under komplekse driftsforhold som svært viskøst støv, oljeholdig tåke, tilstopping og høyt luftvolum. Det er et svært effektivt valg for forbehandling av avfallsgass eller dyprensing i bransjer som sprøyting, kjemiteknikk og metallurgi.
