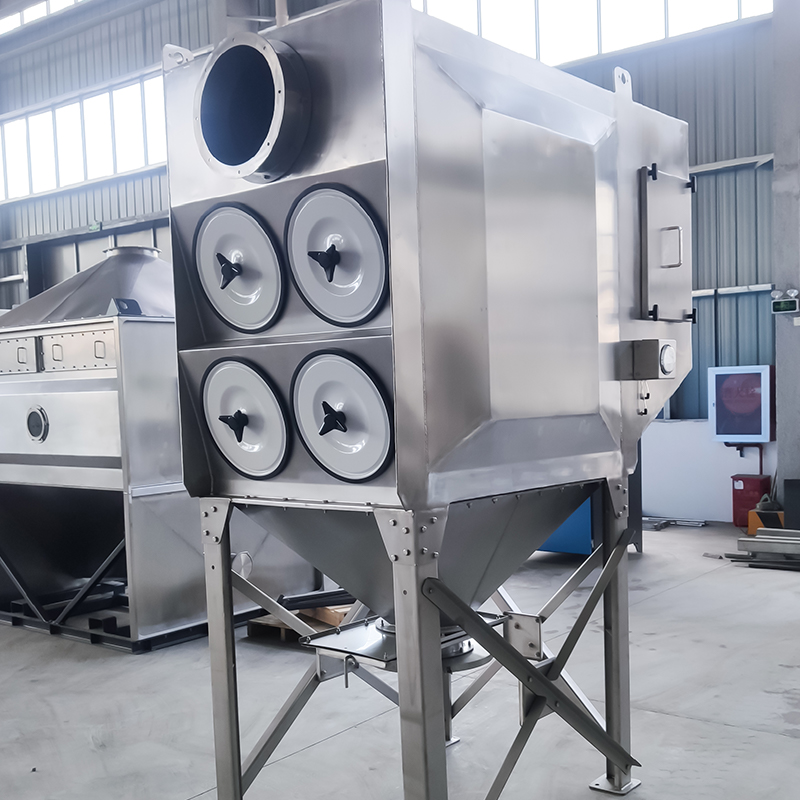

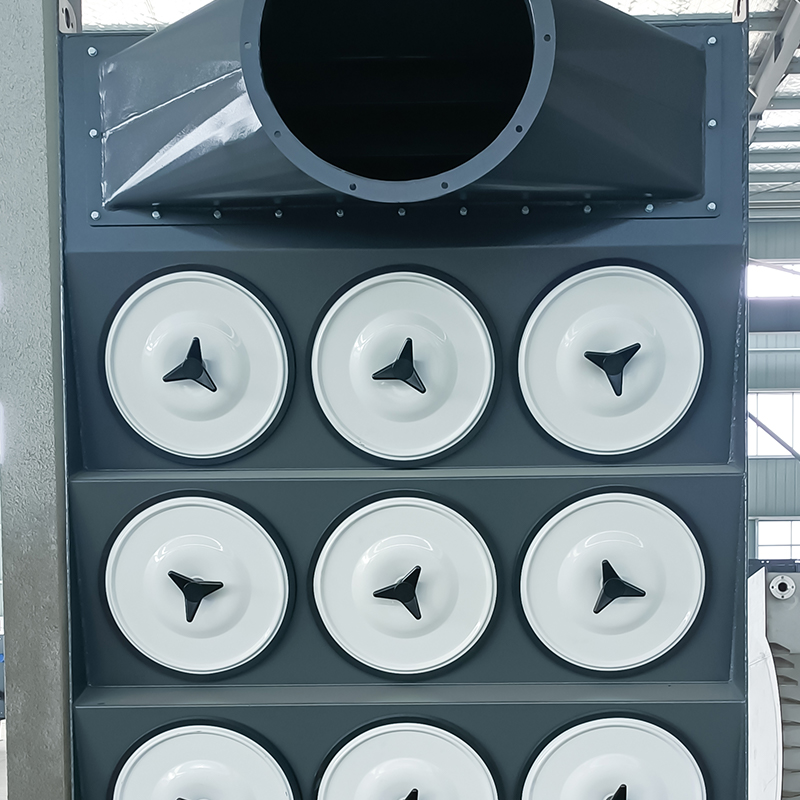

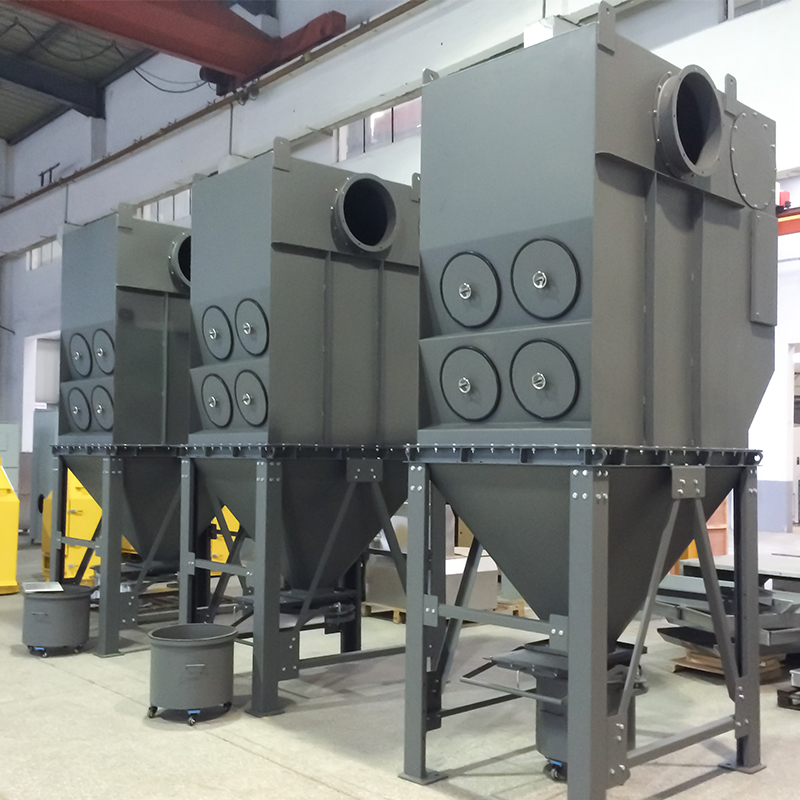

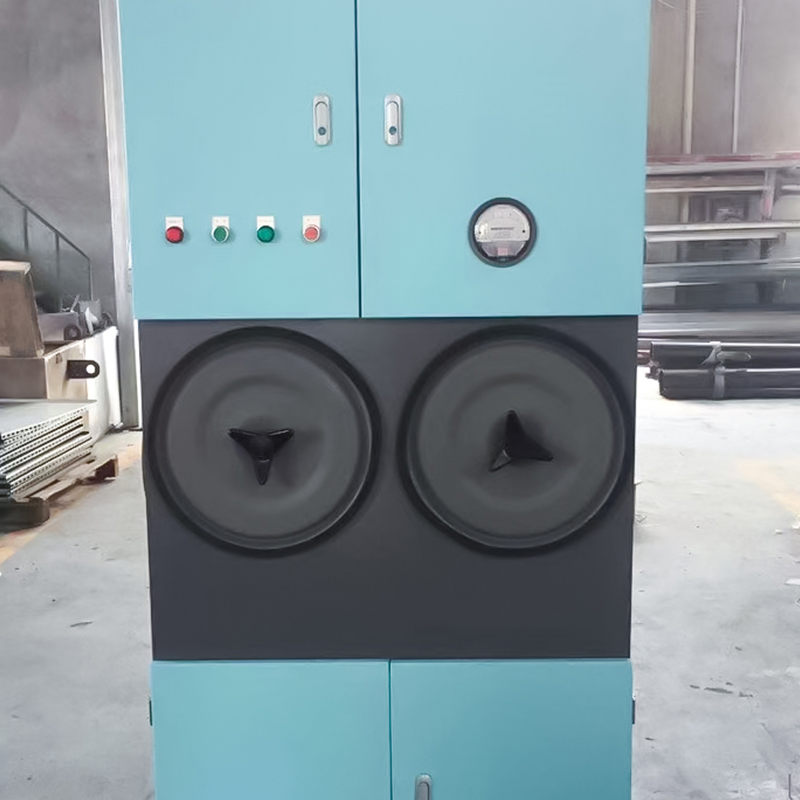

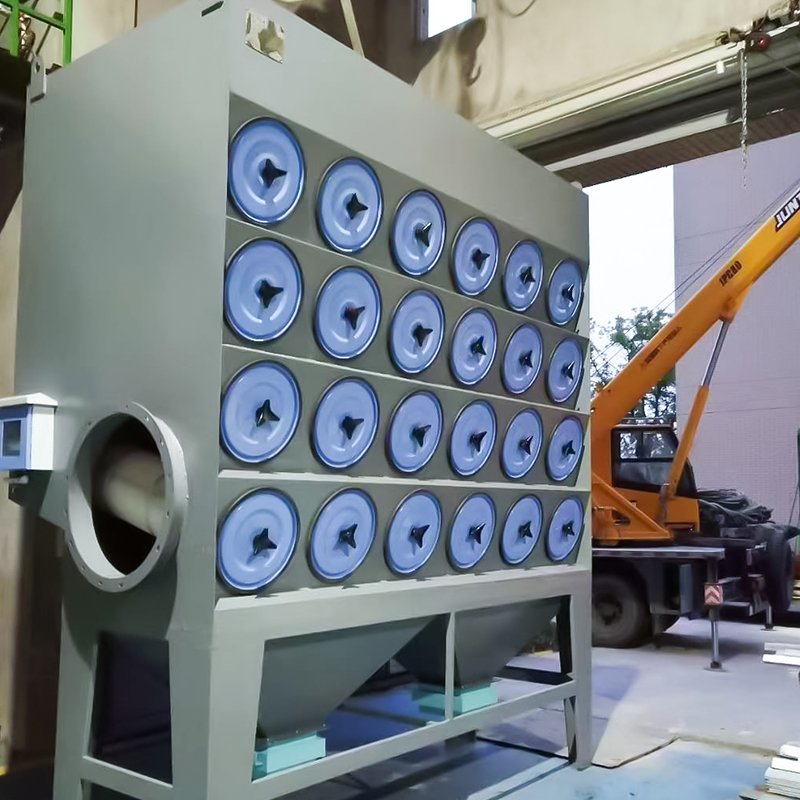

Patron støvsamler

Frittstående patron støvsamlerspesifikasjoner

Beregningsformler for nøkkelteknologier til kassettstøvsamlere

1. Filtreringshastighet (v)

Filtreringshastighet er volumet av gass som passerer gjennom det effektive filtreringsområdet til en filterpatron per tidsenhet og er en kjernedesignparameter:
v = \frac{Q}{60 \times A}

- v: Filtreringshastighet (m/min), typisk valgt basert på støvegenskapene (f.eks. 1,0-2,0 m/min for tørt, ikke-klebrig støv, 0,5-1,0 m/min for klebrig støv);
- Q: Behandlingsluftvolum (m³/h);
- A: Totalt effektivt filtreringsareal (m²).

2. Totalt effektivt filtreringsområde (A)

A = n \ ganger A_1

- n: Antall filterpatroner;
- A_1: Effektivt filtreringsområde for en enkelt filterpatron (m²), beregnet fra kassettdimensjonene: A_1 = \pi \ ganger D \ ganger L (D er patrondiameteren, m; L er patronlengden, m).

3. Antall filterkassetter (n)

Utledet fra luftvolumet og filtreringshastigheten:
n = \frac{Q}{60 \times v \times A_1}

4. Utstyrsmotstand (ΔP)

Den totale motstanden til en patronstøvsamler er sammensatt av motstanden til selve filtermediet og motstanden til støvlaget. Den empiriske formelen (estimert) er:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: Rens filterpatronmotstand (Pa), typisk 100-200 Pa;
- \Delta P_d: Støvlagsmotstand (Pa), som er relatert til støvlagtykkelse og filtreringshastighet. Under drift er den totale motstanden generelt kontrollert mellom 1000-1500 Pa.

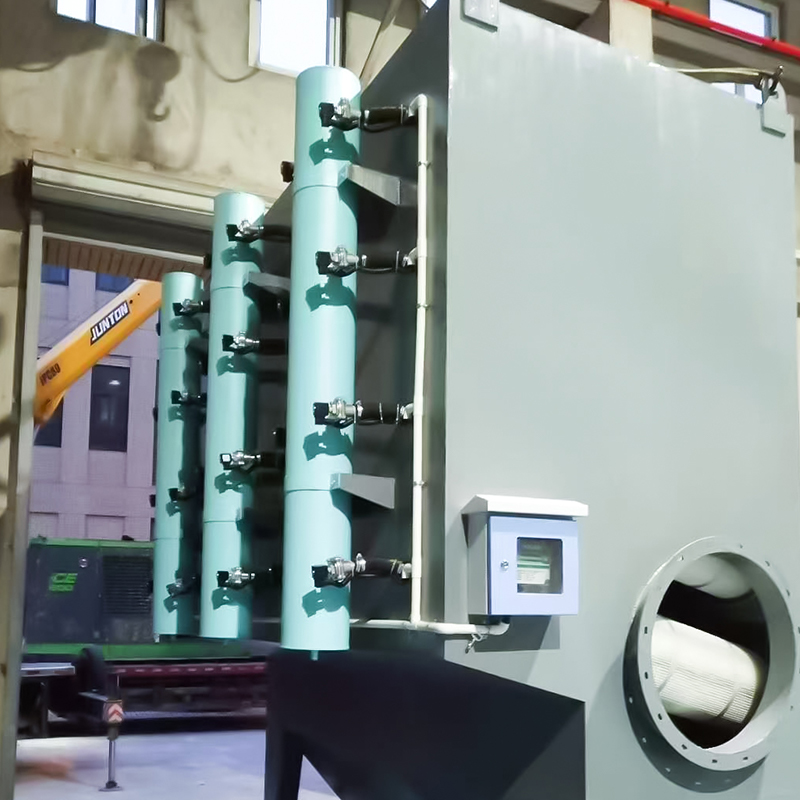

5. Pulsinjeksjonsparametere (for modeller med pulsrengjøring)

- Injeksjonstrykk: Typisk 0,4-0,6 MPa (trykkluft);
- Injeksjonstid: 0,1-0,2 sekunder per filterpatron;
- Injeksjonssyklus: Avhengig av motstandsinnstillingen, typisk 30-120 sekunder (automatisk justerbar via en differensialtrykkregulator).

Formelen ovenfor bør justeres basert på faktiske driftsforhold (som støvkonsentrasjon, partikkelstørrelse og temperatur) for å sikre effektiv og stabil drift av utstyret.
